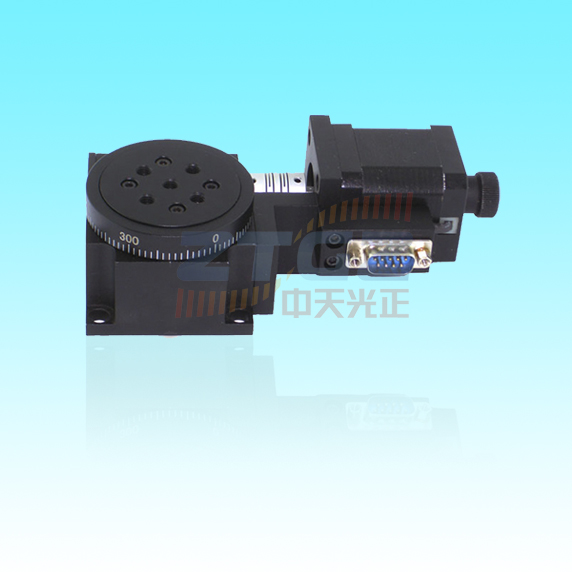

精密型电动旋转台

标配步进电机和RS232接口,公司自主研发的运动控制器可对其实现自动化控制 ;旋转轴系采用多道工艺精密加工而成,配合精度高,承载大,寿命长 ;采用精密研配的蜗轮蜗杆结构,运动舒适,可以任意正向和反向旋转且空回极小 ;设计精巧的消空回结构,可调整长期使用造成的空回间隙 ;特殊的结构设计保证了旋转台面极低的端跳和偏心,使旋转运动更加平稳 ;台面外围的刻度圈是激光刻划标尺,标尺可相对台面转动,方便初始定位和读数 ;步进电机和蜗杆通过进口高品质弹性联轴节连接,传动同步,消偏性能好,大大降低了偏心扰动且噪音小。 ;电动旋转台可平放使用也可立式使用,可与其他种类台子组成多维电动调整台 ;可增加限位功能,增加初始零位 ,换装伺服电机,加装旋转编码器,接受产品的改制和量身定制。






产品名称:精密型电动旋转台

产品型号:ZT203ER60

产品尺寸图:

产品特性:

※标配步进电机和RS232接口,公司自主研发的运动控制器可对其实现自动化控制

※旋转轴系采用多道工艺精密加工而成,配合精度高,承载大,寿命长

※采用精密研配的蜗轮蜗杆结构,运动舒适,可以任意正向和反向旋转且空回极小

※设计精巧的消空回结构,可调整长期使用造成的空回间隙

※特殊的结构设计保证了旋转台面极低的端跳和偏心,使旋转运动更加平稳

※台面外围的刻度圈是激光刻划标尺,标尺可相对台面转动,方便初始定位和读数

※步进电机和蜗杆通过进口高品质弹性联轴节连接,传动同步,消偏性能好,大大降低了偏心扰动且噪音小。

※电动旋转台可平放使用也可立式使用,可与其他种类台子组成多维电动调整台

※可增加限位功能,增加初始零位 ,换装伺服电机,加装旋转编码器,接受产品的改制和量身定制。

产品型号

ZT203ER60

角度范围

360°

台面尺寸

φ60mm

传动比

90∶1

驱动机构

蜗轮和蜗杆机构

导轨形式

轴承

步进电机(1.8°)

42BYG

主体材料

铝合金

表面处理

喷砂阳极氧化黑

中心承载

30kg

重量

1.2kg

分辨率

0.02°(无细分)

0.001°=3.6″(20细分)

速度

50°/sec

重复定位精度

0.005°=18″

绝对定位精度

0.01°=36″

端跳精度

15μ

空回

0.005°=18″

偏心

丢步

0.005°=18″

平行度

80μ
