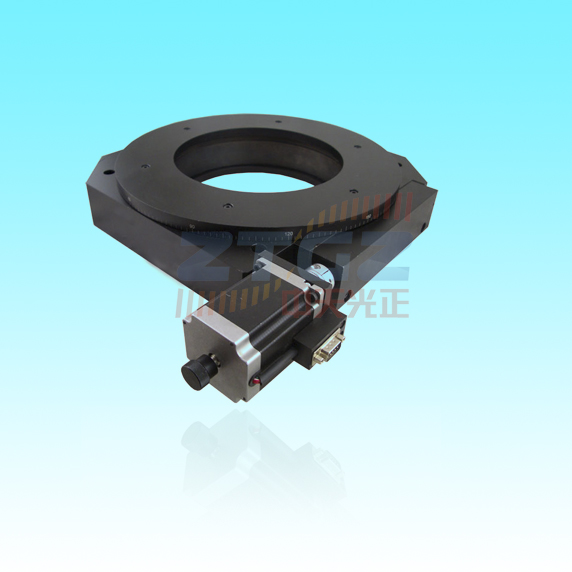

精密型电动旋转台

标配步进电机使用我公司自主研发的运动控制器可对其实现自动化控制 ;旋转轴系采用多道工艺精密加工而成,配合精度高,承载大,寿命长 ;采用精密研配的蜗轮蜗杆结构,运动舒适,可以任意正向和反向旋转且空回极小 ;设计精巧的消空回结构,可调整长期使用造成的空回间隙 ;特殊的结构设计保证了旋转台面极低的端跳和偏心,使旋转运动更加平稳 ;旋台的中心通孔与旋转中心有严格的同轴度要求,旋台的中心孔径有严格的配合公差限制,方便客户做精密定位 ;台面外围的刻度圈是激光刻划标尺,标尺可相对台面转动,方便初始定位和读数 ;步进电机和蜗杆通过进口高品质弹性联轴节连接,传动同步,消偏性能好,大大降低了偏心扰动且噪音小 ;电动旋转台可平放使用也可立式使用,可与其他种类台子组成多维电动调整台 ;可增加限位功能,增加初始零位 ,换装伺服电机,加装旋转编码器,接受产品的改制和量身定制。






产品名称:精密型电动旋转台

产品型号: ZT205ER300

产品尺寸图:

产品特性:
※标配步进电机使用我公司自主研发的运动控制器可对其实现自动化控制
※旋转轴系采用多道工艺精密加工而成,配合精度高,承载大,寿命长
※采用精密研配的蜗轮蜗杆结构,运动舒适,可以任意正向和反向旋转且空回极小
※设计精巧的消空回结构,可调整长期使用造成的空回间隙
※特殊的结构设计保证了旋转台面极低的端跳和偏心,使旋转运动更加平稳
※旋台的中心通孔与旋转中心有严格的同轴度要求,旋台的中心孔径有严格的配合公差限制,方便客户做精密定位
※台面外围的刻度圈是激光刻划标尺,标尺可相对台面转动,方便初始定位和读数
※步进电机和蜗杆通过进口高品质弹性联轴节连接,传动同步,消偏性能好,大大降低了偏心扰动且噪音小
※电动旋转台可平放使用也可立式使用,可与其他种类台子组成多维电动调整台
※可增加限位功能,增加初始零位 ,换装伺服电机,加装旋转编码器,接受产品的改制和量身定制



产品型号

ZT205ER300

角度范围

360°

台面尺寸

φ300mm

传动比

288∶1

驱动机构

蜗轮和蜗杆机构

导轨形式

轴承

步进电机(1.8°)

57BYG

主体材料

铝合金

表面处理

喷砂阳极氧化黑

中心承载

55kg

重量

7.9kg

分辨率

0.01°=36″(无细分)
0.0005°=1.8″(20细分)

速度

25°/sec

重复定位精度

0.005°=3.6″

绝对定位精度

0.01°=7.2″

端跳精度

10μ

空回

0.005°=18″

偏心

20μ

丢步

0.005°=18″

平行度

100μ
