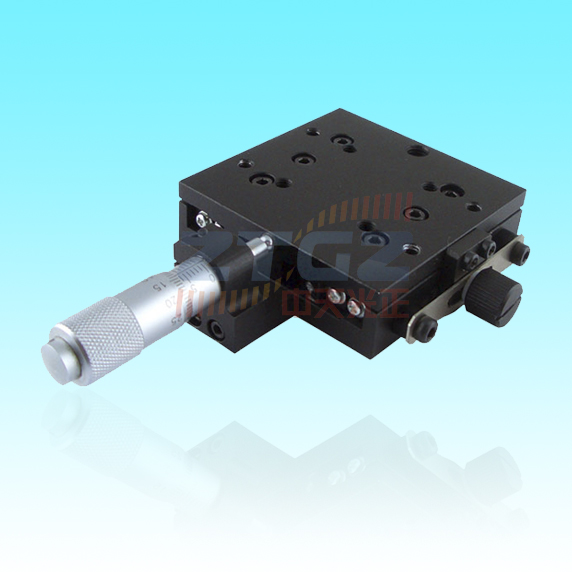

高精度手动平移台

※侧面锁紧方式特殊设计,增强台面的锁紧稳定性 ※硬铝材质精密加工,表面阳极氧化发黑 ※采用进口高精度交叉滚柱导轨,精度更高,承载较大,寿命长 ※高精度基座和台面,保证台子的直线度,偏摆,俯仰,运动平行度 ※位移调整采用测微头或差动测微头驱动 ※高精度小分辨率测微头保证产品在纳米级的微位移调整 ※测微头在平移台中心放置,操作方便 ※采用弹簧复位,消除轴向间隙 ※台面和底座分布标准孔距的安装孔,方便安装和组合 ※可与其它系列位移台组成多维调整架 ※可加装光栅尺显示移动微小位移量






产品名称:高精度手动平移台



产品型号:ZT117MC13P



产品尺寸图:

产品特性:



※侧面锁紧方式特殊设计,增强台面的锁紧稳定性

※硬铝材质精密加工,表面阳极氧化发黑

※采用进口高精度交叉滚柱导轨,精度更高,承载较大,寿命长

※高精度基座和台面,保证台子的直线度,偏摆,俯仰,运动平行度

※位移调整采用测微头或差动测微头驱动

※高精度小分辨率测微头保证产品在纳米级的微位移调整

※测微头在平移台中心放置,操作方便

※采用弹簧复位,消除轴向间隙

※台面和底座分布标准孔距的安装孔,方便安装和组合

※可与其它系列位移台组成多维调整架

※可加装光栅尺显示移动微小位移量





型号

ZT117MC13P

台面尺寸

60mm×60mm

驱动方式

测微头

驱动位置

中央驱动

行程

13mm

最小刻度

10μ/0.5μ

精度

3μ/1.5μ

最小调整量

(参考)2μ/0.1μ

导轨形式

 交叉滚柱导轨

承载

10kg

直线度

2μ

偏摆

25

俯仰

15

台面平行度

15μ

运动平行度

7μ

自重

0. 4kg

材料

硬铝

表面处理

阳极氧化发黑
