光纤调整架

※采用温度稳定性极佳的不锈钢材料,抑制漂移 ※刚性结构设计,避免震动干扰 ※结构紧凑,外形小巧 ※左右手成对设计 ※配有燕尾座,可固定光学器件安装座 ※提供X、Y轴平移调整和Z轴竖直方向调整以及绕Y、Z轴的倾斜调整

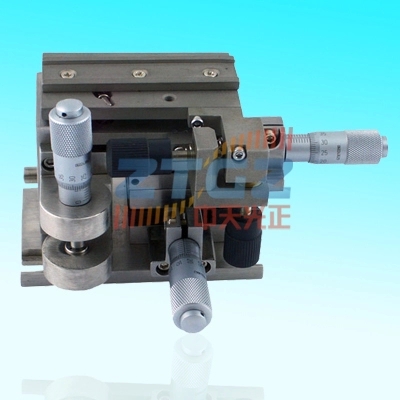

产品名称:光纤调整架



产品型号:ZT06OF0512



产品尺寸图:

产品特性:



※采用温度稳定性极佳的不锈钢材料,抑制漂移
※刚性结构设计,避免震动干扰
※结构紧凑,外形小巧
※左右手成对设计
※配有燕尾座,可固定光学器件安装座

※提供XY轴平移调整和Z轴竖直方向调整以及绕YZ轴的倾斜调整



型号

ZT06OF0512

X轴向调整量

12mm

Y轴向调整量

12mm

Z轴向调整量

6mm

Y轴倾斜调整量

±5°

Z轴倾斜调整量

±5°

偏摆

100μrad

光路中心高

79mm

承重

2.3kg
