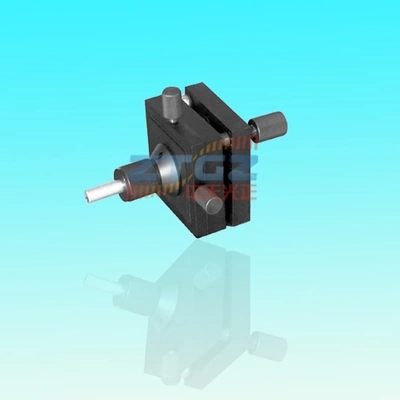

精密光纤耦合器

提供对光纤的三个平移,两个倾斜五个自由度调整,光纤轴向调整量6mm,光纤垂直Y向调整量±2mm,光纤垂直Z向调整量±2mm,绕Y轴倾斜调整量±4°,绕Z轴倾斜调整量±4°,一体式封闭设计,结构紧凑,细牙螺杆调整,精度更高,可将一束光经过物镜聚焦或小孔光阑很充分的进入光纤,达到耦合效果,且能够稳定保持






产品名称:精密光纤耦合器

产品型号:ZT070H103

产品尺寸图:



产品特点:



型号

ZT070H103

可提供对光纤的三个平移,两个倾斜五个自由度调整

一体式封闭设计,结构紧凑
细牙螺杆调整,精度更高

光纤X轴向调整量

6mm

光纤Y轴向调整量

±2mm

光纤Z轴向调整量

±2mm

Y轴倾斜调整量

±4°

Z轴倾斜调整量

±4°

自重

0.2kg
