精密型手动升降台

采用精密交叉滚柱导轨,精度高,承载大 ;斜齿轮,齿条传动,运动舒适,平稳 ;游标尺读数使升降调整定量 ;锁紧定位螺钉精确定位,安全可靠 ;底座和台面均有标准孔距的连接孔,方便与其它系列产品组合使用。






产品名称:精密型手动升降台

产品型号:ZT403MC25

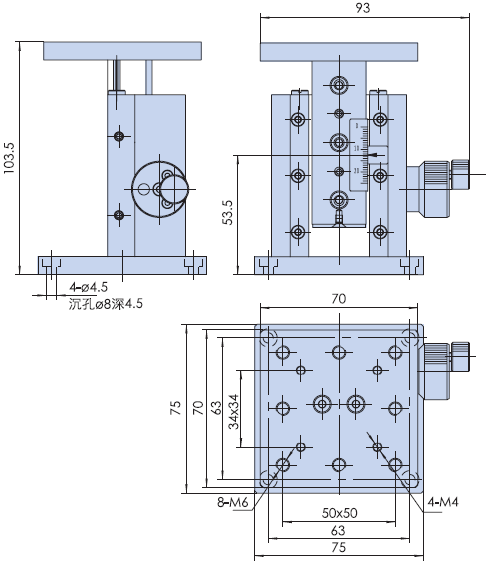

产品尺寸图:



产品特性:
※采用精密交叉滚柱导轨,精度高,承载大
※斜齿轮,齿条传动,运动舒适,平稳
※游标尺读数使升降调整定量
※锁紧定位螺钉精确定位,安全可靠
※底座和台面均有标准孔距的连接孔,方便与其它系列产品组合使用



型号

ZT403MC25

台面尺寸

70mm×70mm

驱动方式

齿轮齿条驱动

升降行程

25mm

最小刻划

1mm

最小读数

0.1mm

最小调整量

80μ(参考)

导轨形式

交叉滚柱导轨

承载

10kg

直线度

台面平行度

80μ

运动垂直度

30μ

自重

0.9kg

材料

硬铝

表面处理

阳极氧化发黑
